| 規格、重量 |
 |
| 應用領域 |
| HC-GY係列混凝土鋼筋檢測儀主要用於混凝土結構中鋼筋位置、鋼筋分布及走向、保護層厚度及鋼筋直徑的探測。 |
| 符合標準 |
| GB 50010-2010《混凝土結構設計規範》GB 50204-2015《混凝土結構工程施工質量驗收規範》GB/T50344-2004《建築結構檢測技術標準》JGJ/T152-2019《混凝土中鋼筋檢測技術規程》DB11/T365-2006《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》 |
| 產品特點 |
| 厚度檢測模式直觀、準確顯示鋼筋位置，同時顯示厚度和鋼筋間距；厚度檢測模式可以自動存儲厚度和間距，檢測效率大大提高；波形掃描模式直觀顯示鋼筋分布，對密集鋼筋檢測、分析更加直觀；波形掃描模式同時顯示已判定鋼筋保護層厚度和間距；可檢測兩鋼筋中間位置，瞄準框及指示燈提示，便於打孔取芯；儀器自動存儲標定值，實現快速測量，免去每次檢測前都需標定的麻煩；如特殊場合需要，用戶也可手動標定；無邊界網格/剖麵掃描，波形掃描一次測量可達5m長度；具有存儲、查看、刪除等功能，可存500個構件或者10萬測點；USB數據傳輸，可將存儲數據通過USB線上傳到計算機；PC機專業數據分析軟件，數據處理及報告生成輕鬆完成；2.8寸高分辨率彩色液晶屏(320x240像素)；內置大容量鋰電池，低功耗設計，電池充滿後可工作約24小時；一體式設計，體積小巧，重量輕，方便攜帶。 |
| 技術參數 |
| 鋼筋直徑設置範圍 ∅6mm~∅50mm量 程 第一量程 1mm~90mm第二量程 5mm~185mm保護層厚度最大允 ±1mm 1mm~79mm許誤差 ±2mm 80mm~120mm±4mm 121mm~185mm直徑估測適用範圍 ∅6mm~∅32mm直徑估測最大誤差 ±1 規格 |
| 操作界麵 |
 |
| 分析軟件 |
 |
| 產品配置 |
 |

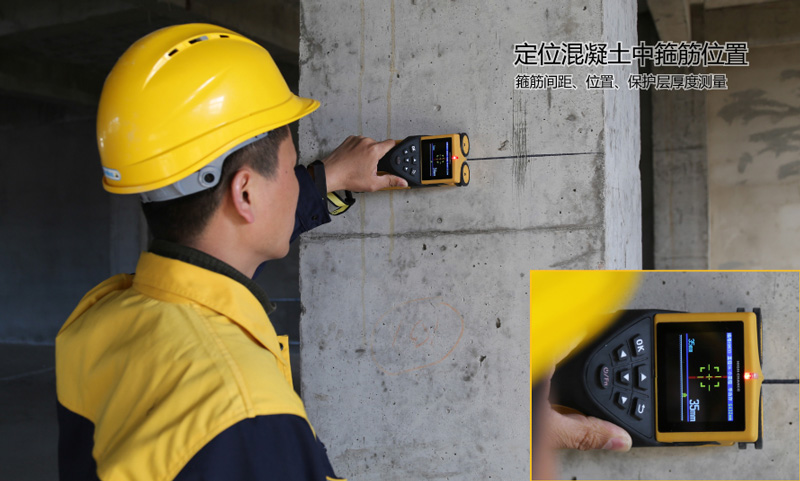

1.勻速平穩向下滑動，定位混凝土中箍筋位置，鋼筋瞄準框與屏幕中線重合、變色、紅燈亮起，表明箍筋在儀器定位點正下方

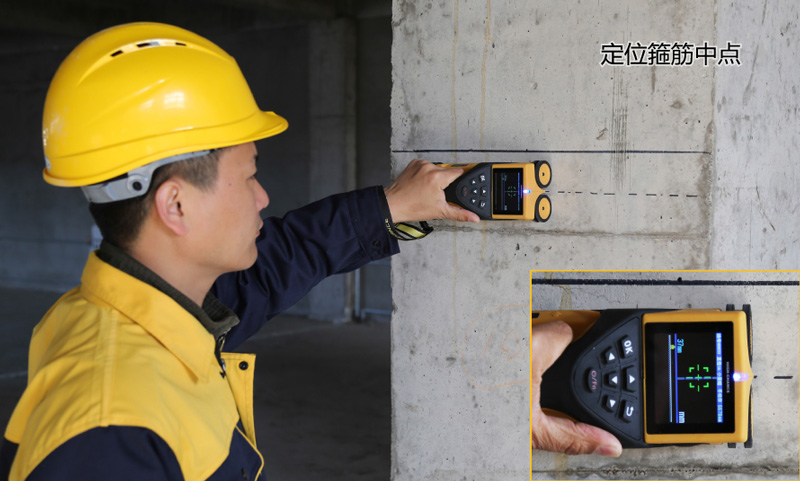

2.勻速平穩向下滑動，有效定位兩根箍筋中點位置，鋼筋瞄準框與屏幕中線重合、變色、藍燈亮起，表明箍筋中點在儀器定位點正下方。

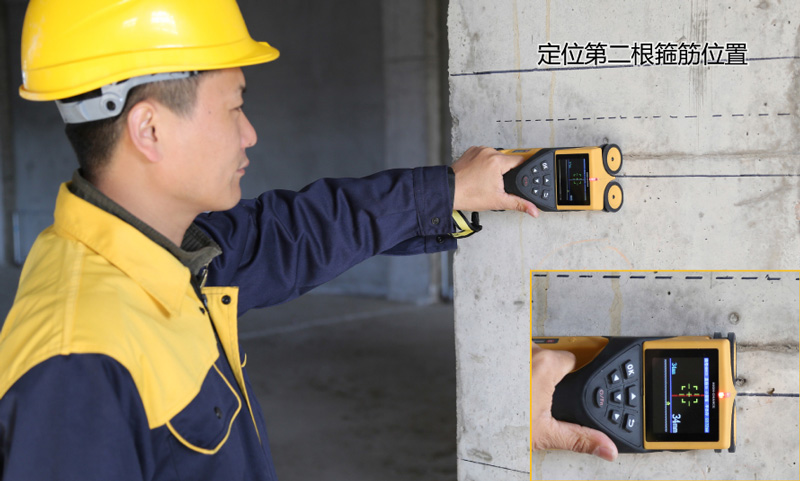

3.勻速平穩向下滑動，有效定位第二根箍筋位置，鋼筋瞄準框與屏幕中線重合、變色、紅燈亮起，表明箍筋在儀器定位點正下方。

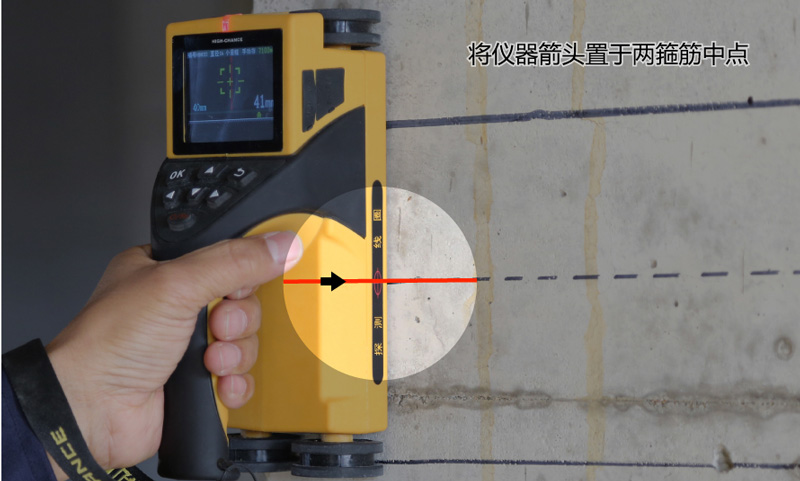

4. 將儀器箭頭置於兩箍筋中點當箍筋間距＞125mm時，儀器“箭頭”置於箍筋中線進行測量，箍筋間距＜125mm時，儀器“箭頭”置於某一根箍筋正上方進行測量。

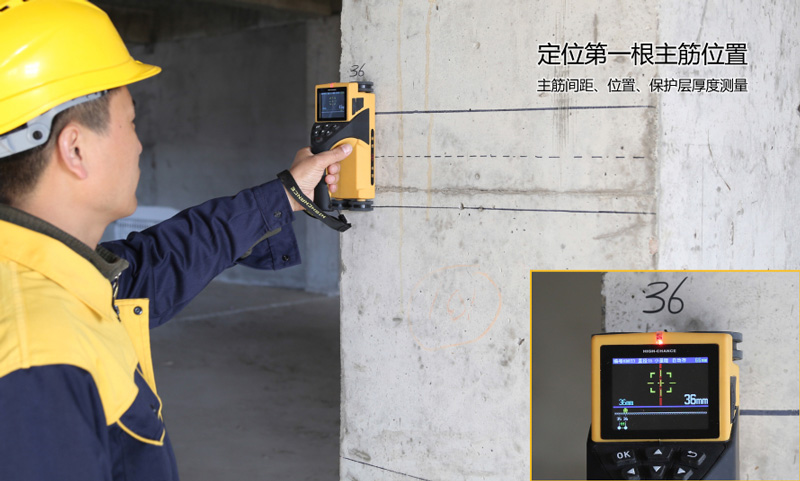

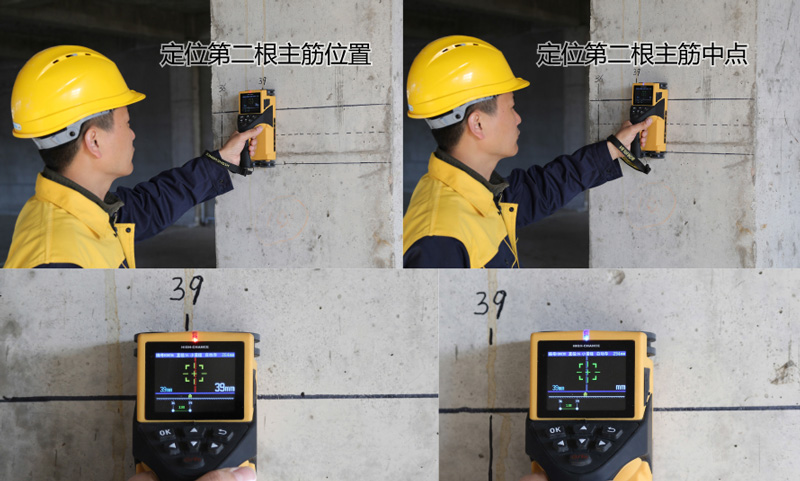

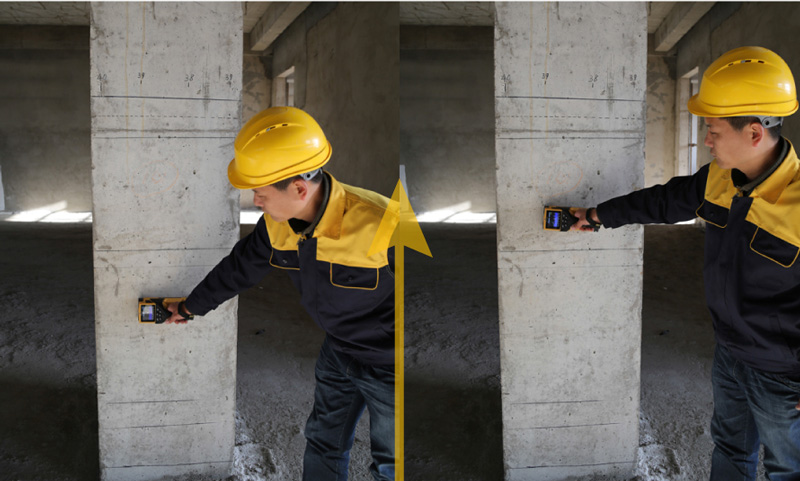

5. 勻速平穩向右滑動，有效定位主筋，鋼筋瞄準框與屏幕中線重合、變色、紅燈亮起，表明鋼筋在儀器定位點正下方。

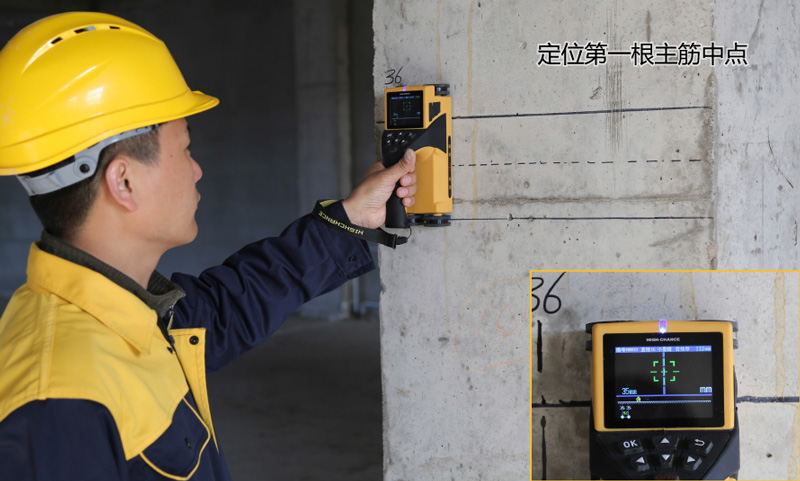

6. 勻速平穩向右滑動，有效定位主筋中點，鋼筋瞄準框與屏幕中線重合、變色、藍燈亮起，表明相鄰兩根鋼筋中點在儀器定位點正下方。

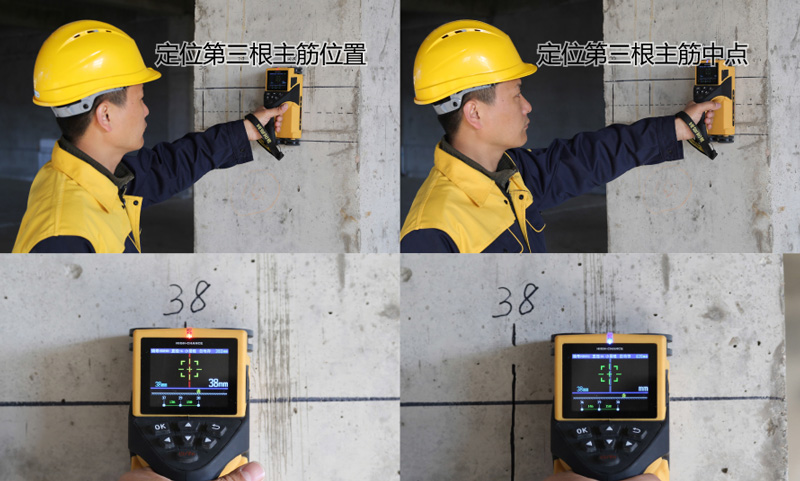

7. 勻速平穩向右滑動，有效定位，紅燈亮表示鋼筋在儀器定位點正下方，藍燈亮表示相鄰兩根鋼筋中點在儀器定位點正下方。
8. 勻速平穩向右滑動，有效定位，紅燈亮表示鋼筋在儀器定位點正下方，藍燈亮表示相鄰兩根鋼筋中點在儀器定位點正下方。

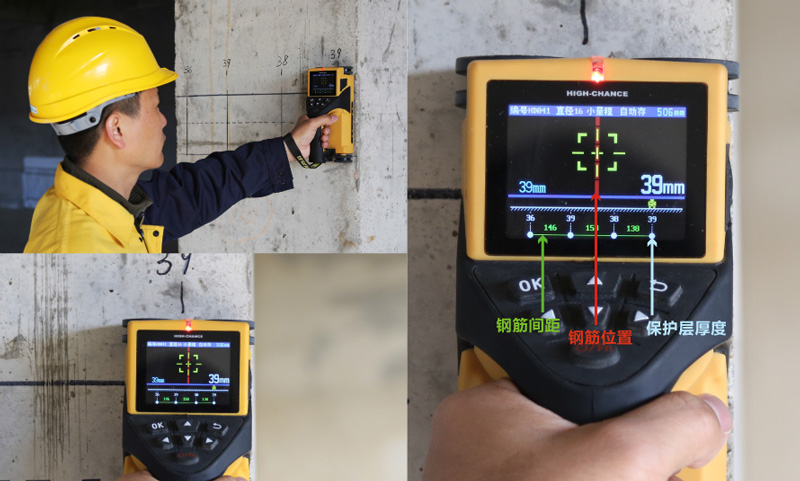

9. 勻速平穩向右滑動，有效定位，紅燈亮表示鋼筋在儀器定位點正下方，此時屏幕顯示完整檢測結果。

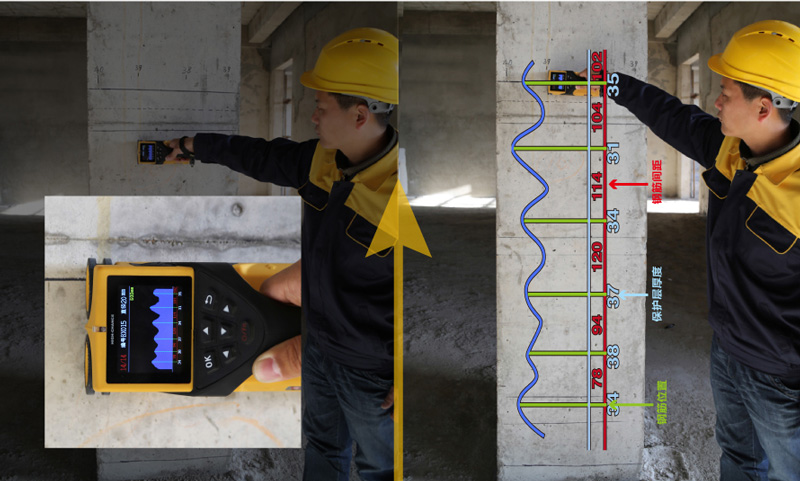

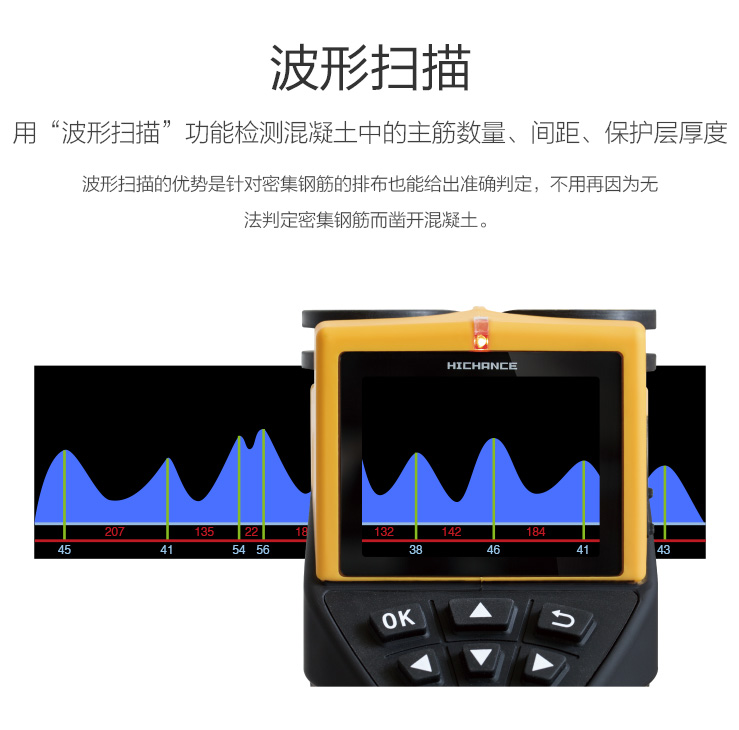

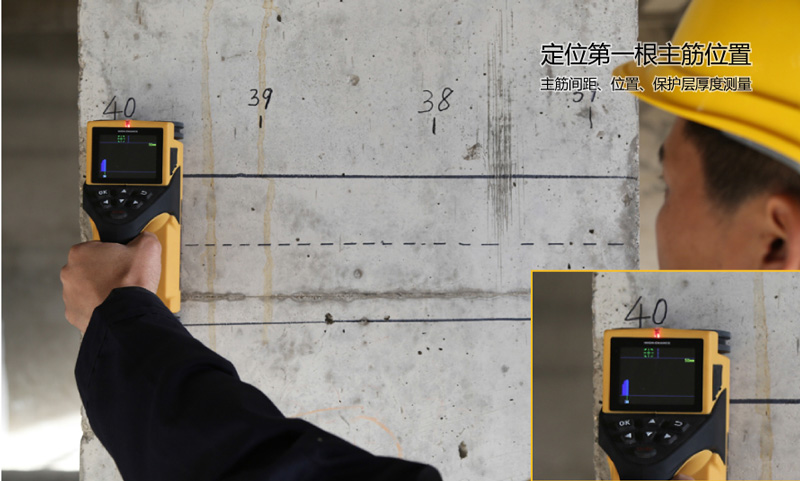

1. 勻速平穩向右滑動，定位主筋波峰上出現鋼筋定位線、紅燈亮起表明鋼筋在儀器定位點正下方。

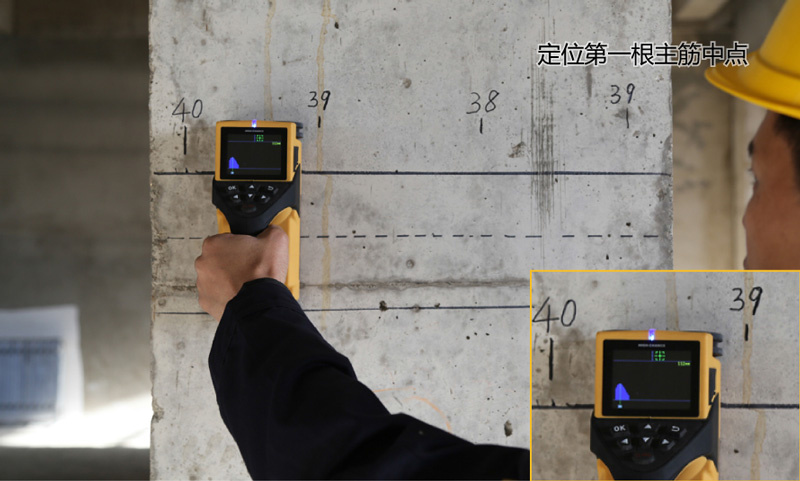

2. 勻速平穩向右滑動，波形漸變為波穀、藍燈亮起表明相鄰兩根鋼筋中點在儀器定位點正下方。

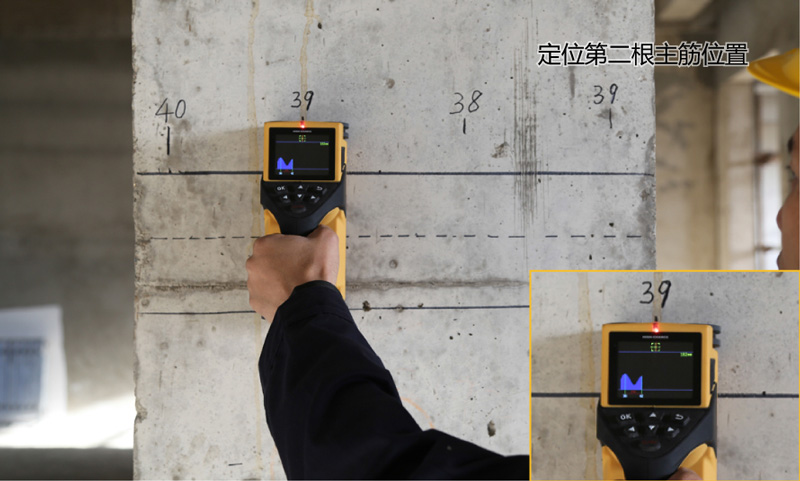

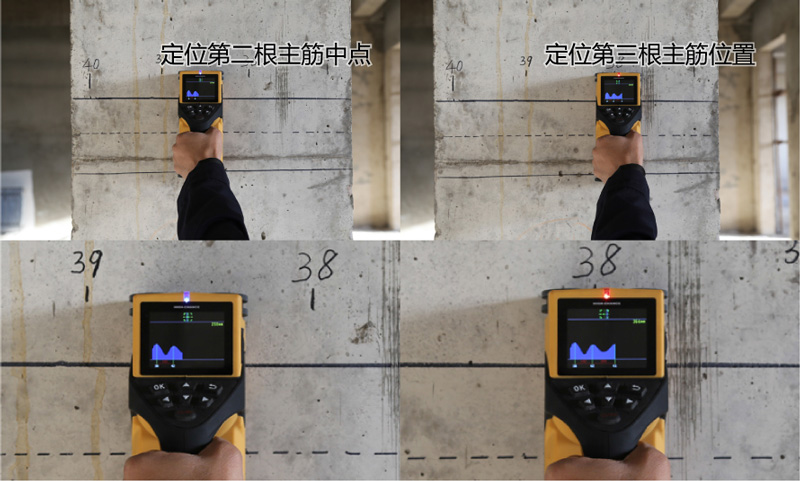

3. 勻速平穩向右滑動，定位第二根主筋位置波峰上出現鋼筋定位線、紅燈亮起表明鋼筋在儀器定位點正下方。
4. 勻速平穩向右滑動，定位相鄰兩根主筋中點和第三根主筋位置藍燈亮表示相鄰兩根鋼筋中點在儀器定位點正下方，紅燈亮表示鋼筋在儀器定位點正下方。

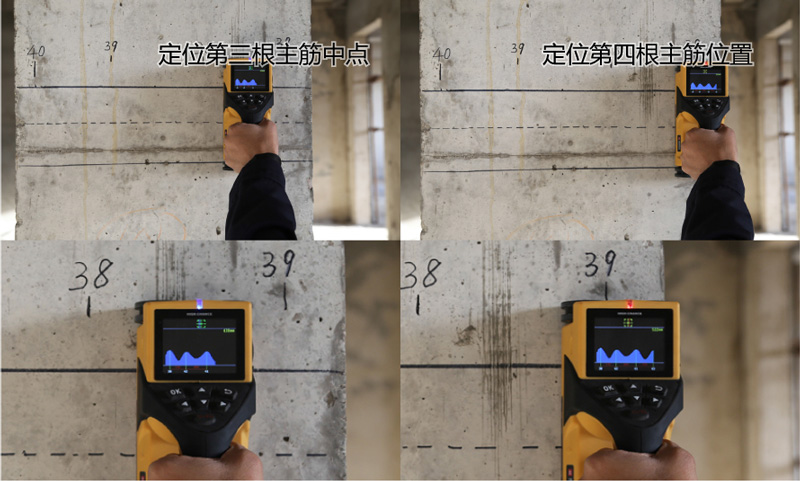

5. 勻速平穩向右滑動，定位相鄰兩根主筋中點和第四根主筋位置藍燈亮表示相鄰兩根鋼筋中點在儀器定位點正下方，紅燈亮表示鋼筋在儀器定位點正下方。

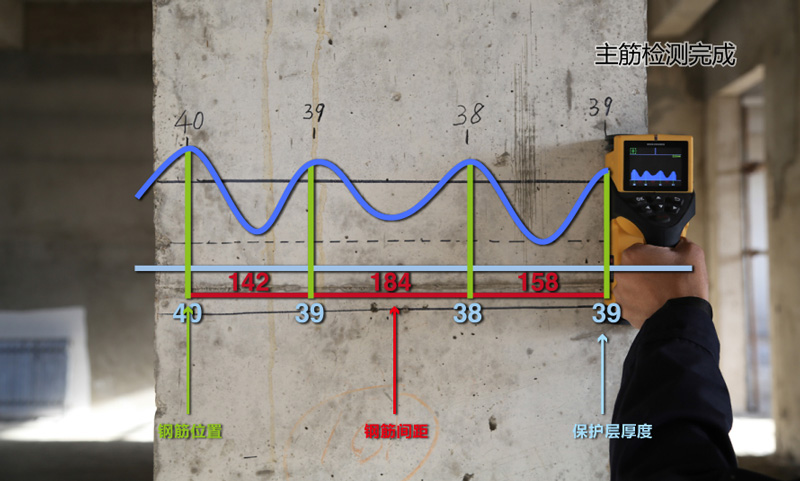

6. 完成主筋位置、間距及保護層厚度檢測。

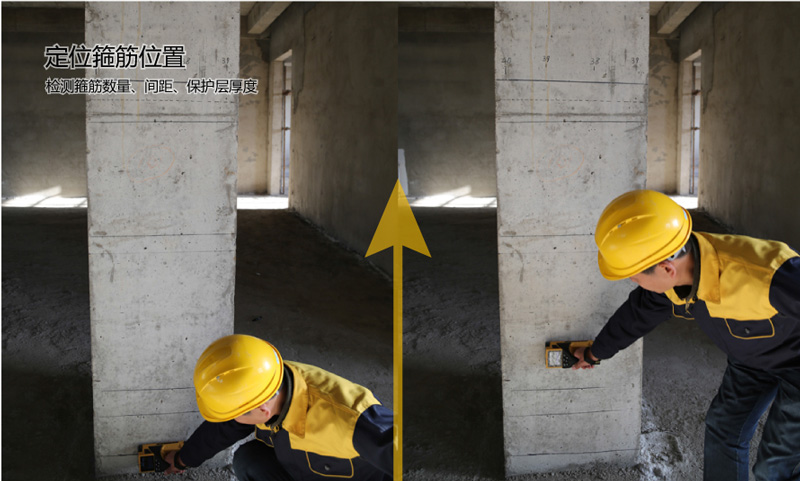

7.勻速平穩向上滑動，定位混凝土中箍筋位置波峰上出現鋼筋定位線、紅燈亮起表明鋼筋在儀器定位點正下方。藍燈亮起表明箍筋中點在儀器定位點正下方。
8.繼續勻速平穩向上滑動，定位混凝土中其餘箍筋位置。
9 .完成箍筋位置、間距及保護層厚度檢測。
