HC-ZH20

靜載荷測試儀

智能操控，安全穩定
內置4G+WIFI模塊
高精度傳感器，可靠高效

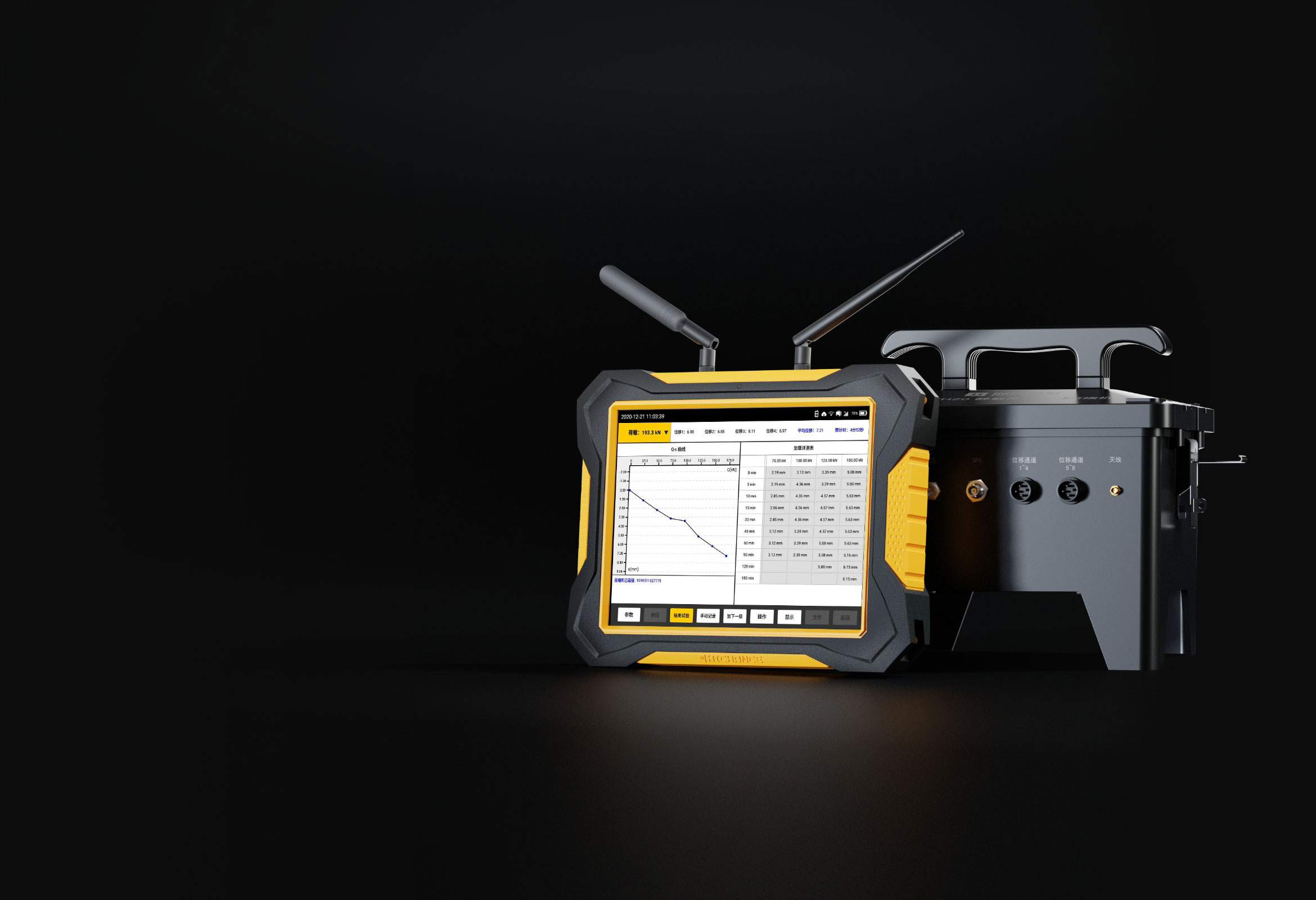

HC-ZH20 靜載荷測試儀
HC-ZH20 靜載荷測試儀

12.1寸
彩色液晶屏

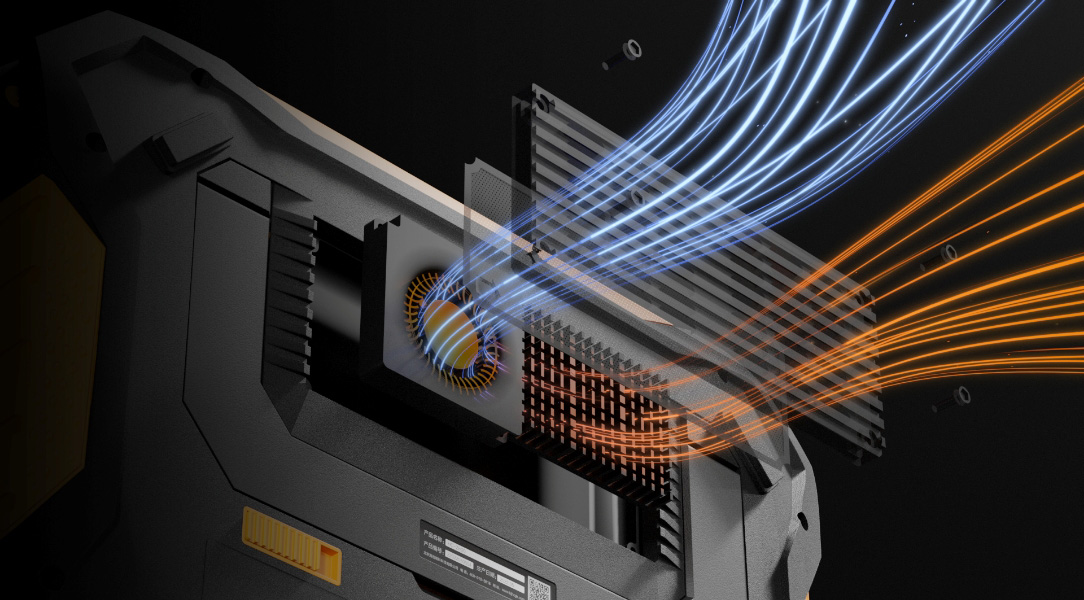

急速散熱

工業級
前端機

適配多種工況

  • 12.1寸

    工業級液晶屏

  • -20 ~ +60℃

    工作溫度

  • 3.5KG

    主機重量

  • 4G+WIFI

    通信模式

  • 10H

    連續工作時間

  • 16GB

    存儲容量

  • 1000米

    無線測控距離

觀看視頻

規格參數

應用領域
  • 適用於樁基礎、地基、岩基等地基基礎的抗壓靜載荷試驗；錨樁、錨杆抗拔靜載荷試驗，以及基樁的水平靜載試驗。
    		•

    功能特點
  • 試驗過程支持全自動控載、判穩讀數，可實現全程無人值守，支持自動報警功能，並具有斷電自動續測功能，開機即可自動恢複試驗；
  • 標配50㎜防水位移傳感器，也可選配100㎜大量程調頻防水位移傳感器，位移盒具有防水功能，所有配件及連接線均采用工業標準壓接製作；
  • 內置4G全網通無線上網模塊，數據文件可快速實時上傳雲服務器，並與手機端同步顯示；

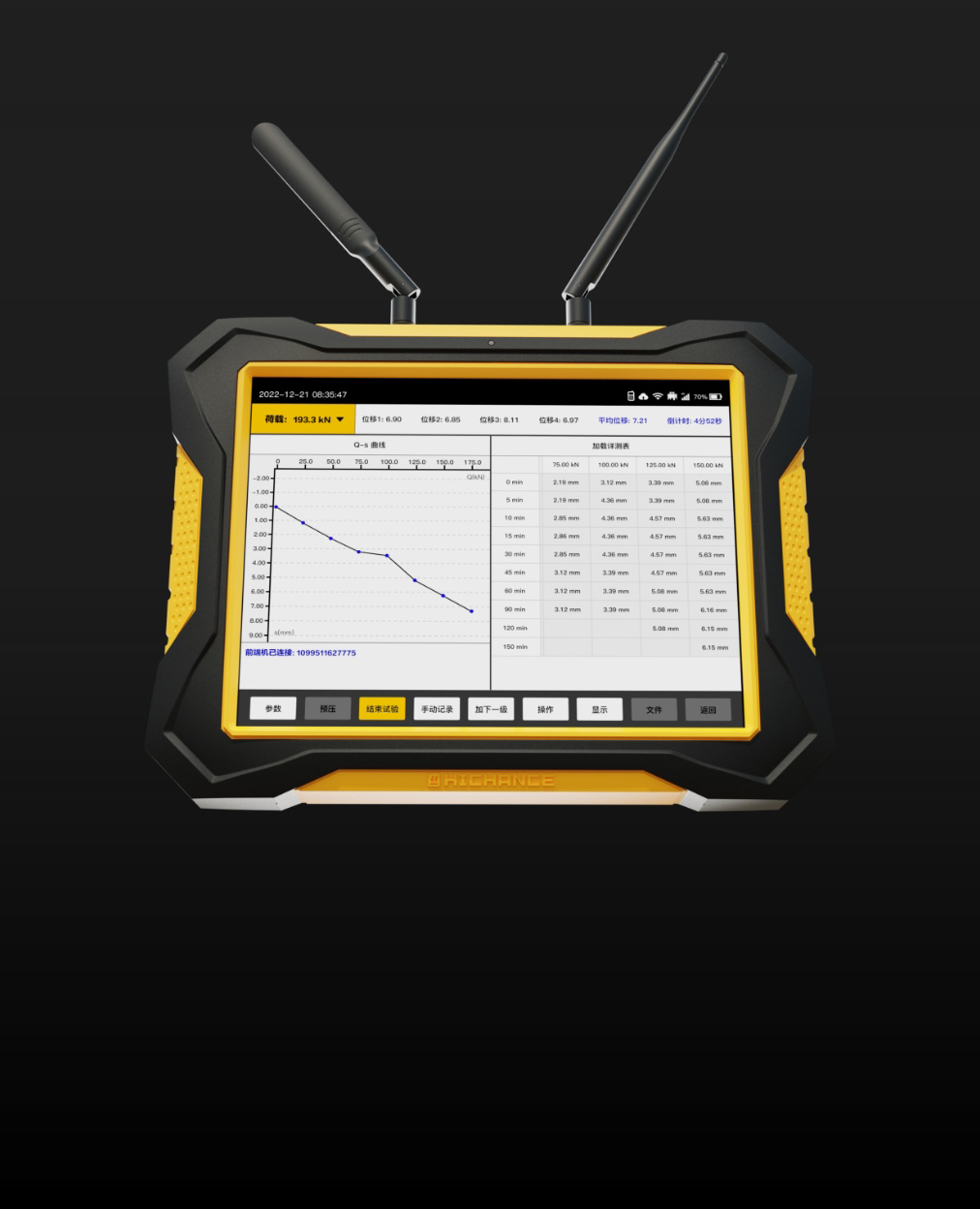

  • 12.1寸超大工業彩色液晶屏，全觸摸屏操作，亮度可調，高性能處理器，嵌入式操作係統，穩定可靠；

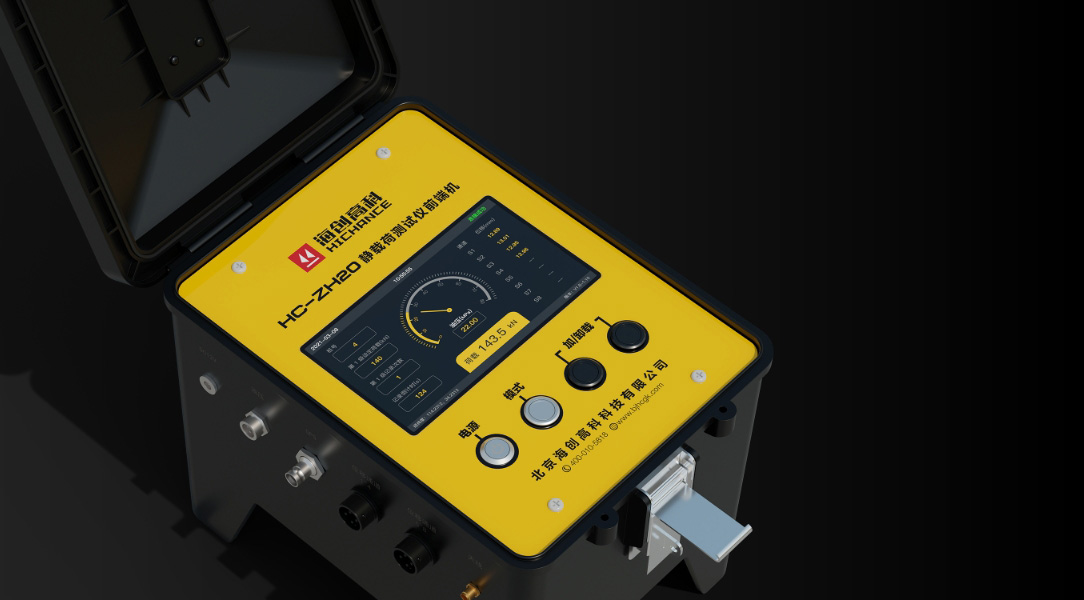

  • 工業級前端機，配備6.5寸LCD彩色顯示屏，獨立GPS定位係統，控載穩定，全直流供電，市區及荒野均可使用；
  • 主機與前端機無線連接，實用有效距離可達1000米以上（在工地空曠條件下）；
  • 全新操作界麵，易學易用，功能豐富，交互友好，機內程序可無線網絡進行更新，並支持U盤升級；
  • 專業的數據處理分析軟件，可同時顯示Q-s、s-lgt、s-lgQ等各種數據曲線，功能強大，可以快速對檢測數據進行分析，生成檢測報告；
  • 低功耗設計，滿足現場高溫環境下的連續 24 小時不間斷工作需要。
    		•

    依據標準
  • GB 50007-2011《建築地基基礎設計規範》
  • GB 50086-2015《岩土錨杆與噴射混凝土支護工程技術規範》
  • GB 50021-2001《岩土工程勘察規範》（2009年版）
  • GB 50330-2013《建築邊坡工程技術規範》
  • GB/T 50123-2019《土工試驗方法標準》
  • JGJ 106-2014《建築基樁檢測技術規範》
  • JGJ 79-2012《建築地基處理技術規範》
  • JGJ 120-2012《建築基坑支護技術規程》
  • JGJ 340-2015《建築地基檢測技術規範》
  • JGJ/T 401-2017《錨杆檢測與監測技術規程》
  • JGJ/T 135-2018《載體樁技術標準》
  • JGJ/T 403-2017《建築基樁自平衡靜載試驗技術規程》
  • JTG 3363-2019《公路橋涵地基與基礎設計規範》
  • JTG/T 3512-2020《公路工程基樁檢測技術規程》
  • TB 10218-2019《鐵路工程基樁檢測技術規程》
  • TB 10106-2023《鐵路工程地基處理技術規程》
  • CECS 22：2005《岩土錨杆（索）技術規程》
    		•

    技術指標
  • 主機
  • 主控單元：專業處理器
  • 操作方式：觸屏
  • 顯示方式：12.1寸彩色液晶屏（1024×768）
  • 存儲容量：16G
  • 轉存方式：專用 U 盤
  • 工作時間：連續工作時間超過10小時
  • 主機功率：≤25VA
  • 揚聲器：高保真語音揚聲器
  • 無線測控距離：超過500m
  • 充電電源：直流DC12V±5%（電源適配器）
  • 工作溫度：-20～+60℃
  • 通信模式：4G通信模塊+Wifi
  • 環境濕度：≤50%
  • 主機體積：340×256×58(mm)
  • 主機重量：3.5kg

  • 前端機
  • 顯示屏：6.5寸液晶顯示屏
  • 通訊方式：無線
  • 定位：GPS定位係統
  • 供電模式：直流DC12V±5%（電源適配器）；交流AC220V±20%
  • 前端機功率：直流≤10VA；交流≤15VA

  • 位移傳感器
  • 位移傳感器類型：防水調頻位移傳感器
  • 測試通道：1個位移盒支持4個位移傳感器通道；最大支持8個位移傳感器通道
  • 位移量程：50.00㎜（可選100.00㎜）單次，累計行程無限製
  • 位移測試精度：0.1%FS
  • 位移分辨率：0.01mm

  • 壓力傳感器
  • 壓力傳感器類型：壓阻式、4～20mA輸出、無需調零
  • 壓力傳感器量程：0～70MPa
  • 精度：0.5%FS
  • 分辨率：0.1%FS
  • 控載超調量：可任意設置
  • 最大控製功率：7kVA
    		•

    相關下載

    標準規範
  • CECS 22-2005岩土錨杆(索)技術規程.pdf
  • GB 50086-2015岩土錨杆與噴射混凝土支護工程技術規範.pdf
  • GB 50330-2013 建築邊坡工程技術規範.pdf
  • GB/T 50123-2019 土工試驗方法標準.pdf
  • JGJ 120-2012 建築基坑支護技術規程.pdf
  • JGJ 340-2015 建築地基檢測技術規範.pdf
  • JGJ/T 401-2017 錨杆檢測與監測技術規程.pdf
  • JGJ/T 403-2017 建築基樁自平衡靜載試驗技術規程.pdf
  • JTG 3363-2019 公路橋涵地基與基礎設計規範.pdf
  • JTG/T 3512—2020 公路工程基樁檢測技術規程.pdf
    		•

    使用說明書
  • HC-ZH20 靜載荷測試儀說明書.pdf
    		•

    上位機軟件
  • 2022世界杯32強對陣圖 數據處理係統.240801.zip
    		•

    主機端軟件
  • HC-ZH20 V1.5.10.240624.apk
    		•

    Android
    手機端軟件
  • 海創數據平台V1.2.21.240801.apk
    		•

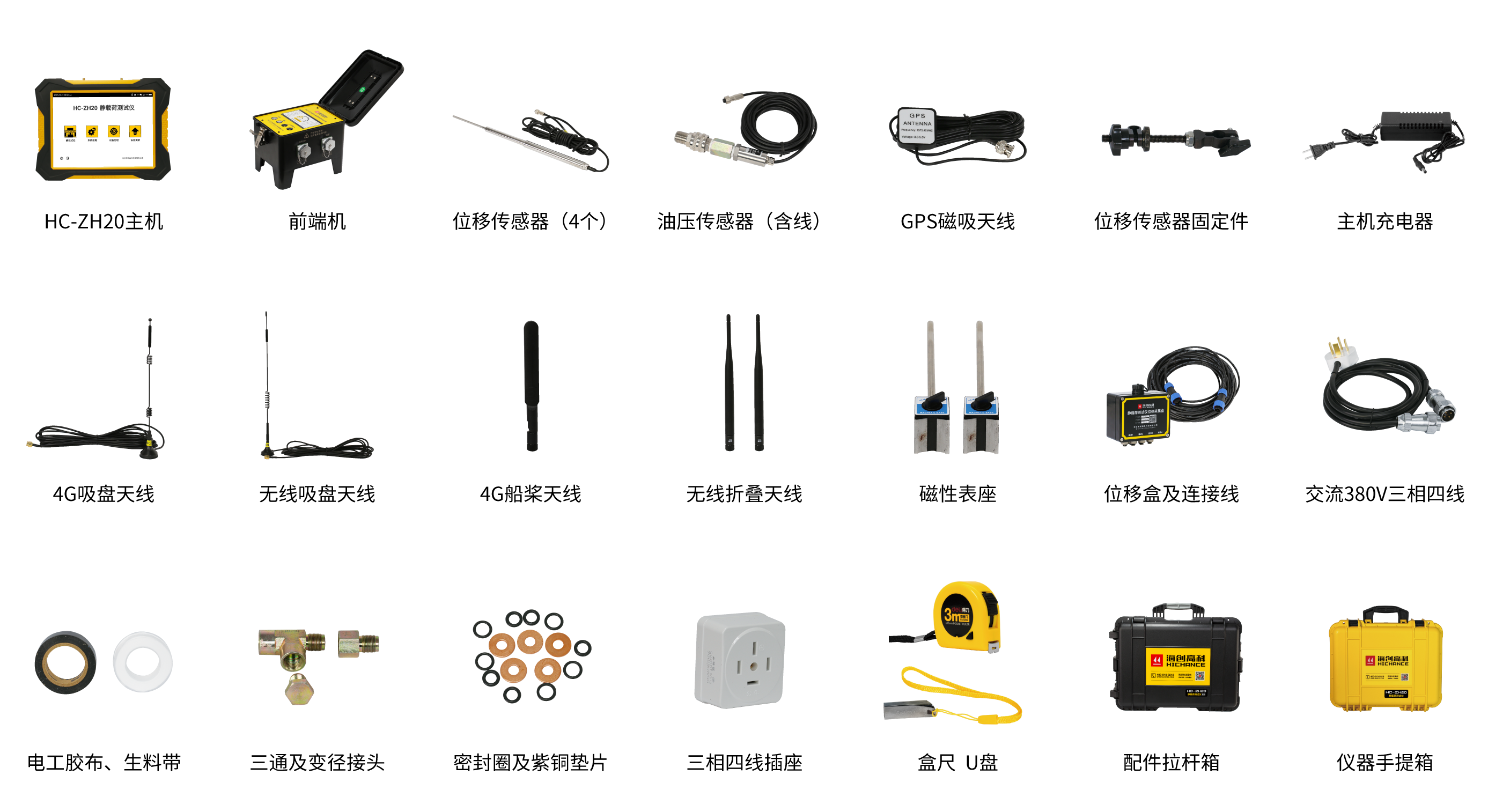

    產品配置
